| ब्रांड नाम: | SUNCAR |
| मॉडल संख्या: | AT196477 जॉन डीरे 490 |
| एमओक्यू: | परीक्षण के आदेश स्वीकार्य |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | पीपी बैग के अंदर, गत्ते का डिब्बा बाहर |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी, मनीग्राम, डी / ए, डी / पी, पेपैल |
490 जॉन डियर AT196477 बूम हाइड्रोलिक सिलेंडर सर्विस किट खुदाई मरम्मत सील किट
| प्रोडक्ट का नाम | जॉन डीरे बूम हाइड्रोलिक सिलेंडर सर्विस किट |
| मॉडल | जॉन डीरे 490 |
| भाग संख्या | एटी196477 |
| सामग्री | पु, रबड़, पीटीएफई, एनबीआर, एचएनबीआर, एसीएम, वीएमक्यू |
| उत्पत्ति का स्थान | चीन (मेनलैंड) |
| ब्रांड का नाम | सनकार |
| पैकिंग | पीपी बैग अंदर, गत्ते का डिब्बा बॉक्स बाहर |
| पोत परिवहन तरीका | हवा से, समुद्र के द्वारा, एक्सप्रेस द्वारा (FedEx, UPS, DHL, TNT, आदि) |
| भुगतान की शर्तें | वेस्टर्न यूनियन, एल/सी, टी/टी, डी/ए, डी/पी |
| प्रमाणीकरण | आईएसओ 9001 |
| गारंटी | अनुपलब्ध |
| स्वनिर्धारित | OEM और ODM स्वागत है |
| आकार | OEM मानक आकार |
| पद | हाइड्रोलिक सिलेंडर सील किट |
| शर्त | नया, वास्तविक नया |
| विशेषता | सीलिंग प्रदर्शन / पहनने के प्रतिरोध |
| आवेदन | बूम |
जब आप सिलेंडर खोलते और मरम्मत करते हैं, तो कृपया नीचे दिए गए ऑपरेशन का पालन करें:
1. सिलेंडर को मशीन से उतार लें।
2. स्टिक सिलेंडर समूह से हेड असेंबली और रॉड असेंबली को हटा दें।
3. अगर हमेशा ऐसा होता है कि सील किट फिट होने के तुरंत बाद अच्छा प्रदर्शन नहीं करता है, तो हो सकता है कि सिलेंडर असेंबली की समस्या हो।सिलेंडर असेंबली की जांच करना बेहतर है कि इसे बदलने की जरूरत है या नहीं।
4. फिटिंग से पहले सील किट को मापें।
5. जवानों को स्थापित करें: सिलेंडर परख को ठीक करने के बाद, मशीन पर स्टिक सिलेंडर समूह को फिर से स्थापित करने से पहले इसका परीक्षण करें।

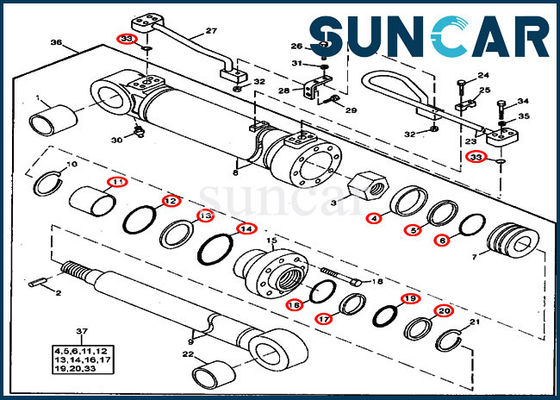

समूह बूम सिलेंडर पर पुर्जे:
| स्थिति | भाग संख्या | मात्रा | कलपुर्जों के नाम |
| 1 | 207602 | [1] | झाड़ी |
| 2 | ३४एम७१३३ | [1] | वसंत पिन |
| 3 | 207610 | [1] | काष्ठफल |
| 4 | TH100149 | [2] | अंगूठी पहनें |
| 5 | TH100150 | [1] | सील |
| 6 | TH100151 | [1] | O-अंगूठी |
| 7 | 207633 | [1] | पिस्टन |
| 7 | 207634 | [1] | अंगूठी |
| 8 | 207601 | [1] | हाइड्रोलिक सिलेंडर बैरल |
| 9 | 207605 | [1] | छड़ी |
| 10 | 207615 | [1] | स्नैप रिंग |
| 1 1 | TH100158 | [1] | झाड़ी |
| 12 | TH100156 | [1] | O-अंगूठी |
| १३ | TH100157 | [1] | बैक अप छल्ले |
| 14 | AT264320 | [1] | O-अंगूठी |
| 15 | 207612 | [1] | हाइड्र।सिलेंडर रॉड गाइड |
| 16 | TH100160 | [1] | O-अंगूठी |
| 17 | TH100159 | [1] | सील |
| १८ | 207621 | [8] | स्क्रू |
| 19 | TH100161 | [1] | O-अंगूठी |
| 20 | TH100162 | [1] | सील |
| 21 | 207620 | [1] | स्नैप रिंग |
| 22 | 4657238 | [1] | झाड़ी |
| 23 | 207622 | [1] | ट्यूब |
| 24 | १९एम८२६१ | [2] | टोपी पेंच |
| 24 | १२एम७०५६ | [2] | रिसाव रोकने व मजबूती देने के लिए प्रयुक्त वाशर |
| 25 | 207630 | [1] | आधा दबाना |
| 26 | १९एम७३६३ | [2] | टोपी पेंच |
| २७ | 207623 | [1] | तेल लाइन |
| 28 | 207625 | [1] | ब्रैकेट |
| 29 | १९एम७२६८ | [2] | टोपी पेंच |
| 30 | TH100074 | [1] | स्नेहन फिटिंग |
| 31 | 12H301 | [४] | रिसाव रोकने व मजबूती देने के लिए प्रयुक्त वाशर |
| 32 | TH100169 | [2] | काष्ठफल |
| 33 | एटी२६४३३३ | [2] | O-अंगूठी |
| 34 | १९एम८७११ | [8] | स्क्रू |
| 35 | १२एम७०५६ | [१०] | रिसाव रोकने व मजबूती देने के लिए प्रयुक्त वाशर |
| 36 | AT264205 | [1] | हाइड्रोलिक सिलेंडर |
| 37 | एटी196477 | [1] | सारंगी मुहर लगाना |
अपर्याप्त तेल सील के कारण तेल रिसाव के उपाय:
1. नकली और घटिया उत्पादों के बुनियादी ज्ञान में महारत हासिल करें और पहचानें, और उच्च-गुणवत्ता और मानक तेल सील खरीदें।
2. स्थापना के दौरान, यदि शाफ्ट व्यास की बाहरी सतह की खुरदरापन कम है या जंग, गड़गड़ाहट आदि जैसे दोष हैं, तो इसे एक महीन उभरे हुए कपड़े या मट्ठे से चिकना करें;तेल सील के होंठ या शाफ्ट व्यास की इसी स्थिति में स्वच्छ इंजन तेल या ग्रीस लागू करें।तेल सील की बाहरी रिंग पर सीलेंट लगाएं, तेल सील के होंठ को खरोंचने से बचाने के लिए शाफ्ट पर मुख्य मार्ग को सख्त कागज से लपेटें, और तेल सील को अंदर की ओर घुमाने और दबाने के लिए एक विशेष उपकरण का उपयोग करें।तेल सील के विरूपण को रोकने या वसंत को निचोड़ने और असफल होने से रोकने के लिए कठोर मुहर को न तोड़ें;यदि लिप कफिंग है, तो वसंत गिर जाता है और तेल की सील तिरछी हो जाती है, इसे हटा दिया जाना चाहिए और पुनः स्थापित किया जाना चाहिए।यह ध्यान दिया जाना चाहिए कि जब शाफ्ट का व्यास खराब नहीं होता है और तेल सील वसंत का वसंत बल पर्याप्त होता है, तो प्राधिकरण के बिना आंतरिक वसंत को कसने न दें।
3. मशीनरी पर लागू तेल मुहरों का आम तौर पर निरीक्षण, रखरखाव और रखरखाव करना पड़ता है जब सामान्य काम करने की स्थिति खराब होती है, परिवेश का तापमान अंतर बड़ा होता है, धूल अत्यधिक होती है, और मशीन उपकरण का कंपन अक्सर तनाव की स्थिति को बदलता है मशीन के पुर्जे।
4. यदि शाफ्ट व्यास और असर गंभीर रूप से खराब हो जाते हैं;रबर सील तेल बूढ़ा हो रहा है या वसंत अमान्य है, आदि, समय पर संबंधित भागों की मरम्मत और प्रतिस्थापित करें।

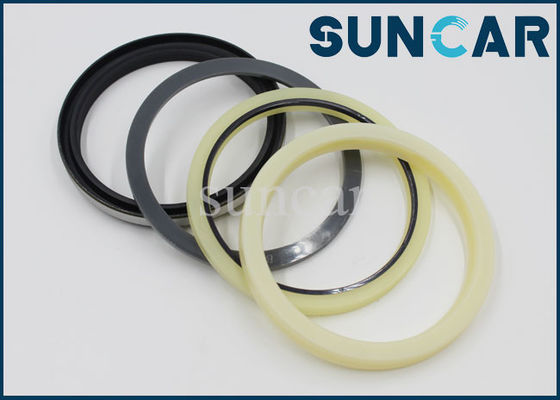

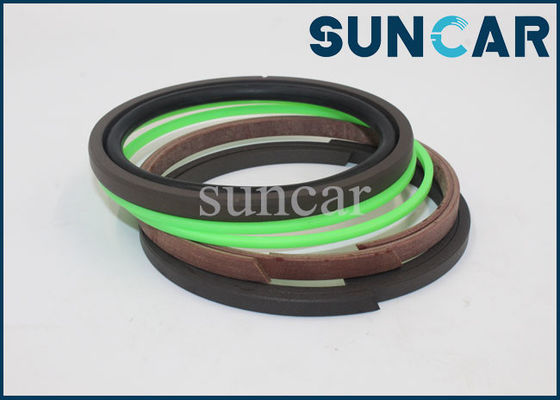

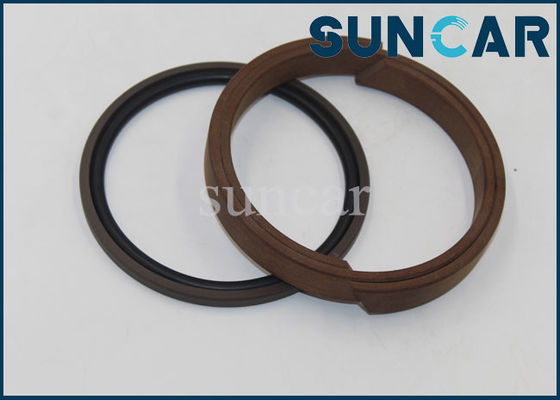

उत्पाद प्रदर्शनी:
|
|
