अच्छा सीलिंग डबल - अभिनय डीबीएम कॉम्पैक्ट सील हाइड्रोलिक पिस्टन सील

अच्छा सीलिंग डबल-एक्टिंग डीबीएम कॉम्पैक्ट सील हाइड्रोलिक पिस्टन सील

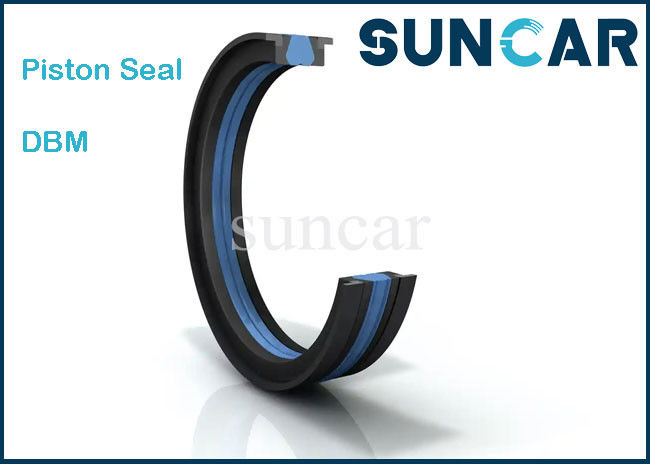

डीबीएम पिस्टन सील का विवरण:

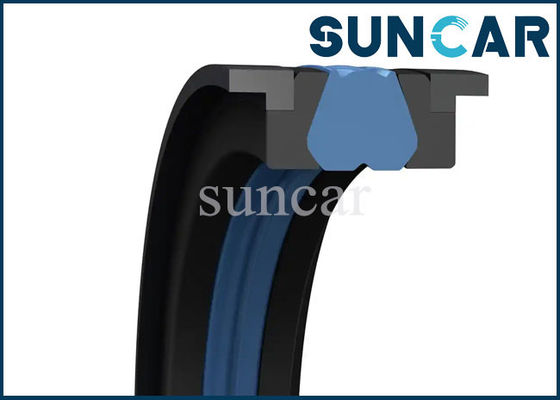

डबल-एक्टिंग कॉम्पैक्ट पिस्टन सील असेंबली जिसमें एक इलास्टोमेरिक पिस्टन सील, दो थर्मोइलास्टोमेरिक बैक-अप रिंग और दो थर्मोप्लास्टिक वियर रिंग शामिल हैं।वे बंद खांचे में स्थापित हैं।DBM कॉम्पैक्ट सील प्रोफ़ाइल एक अवतल-आकार की बैक-अप रिंग द्वारा charatterizud है जो इलास्टॉर्म प्रोफ़ाइल रिंग को डिफोस्यूशन और/या एक्सट्रूज़न से रोकता है। बैक-अप रिंग को गाइड रिंग द्वारा बाहर की तरफ घुमाया जाता है।

लाभ:

- अच्छा सीलिंग प्रभाव, सिलेंडर रखने के लिए भी उपयुक्त है।

- कम मशीनिंग लागत के लिए बंद खांचे में स्थापना में सक्षम।

- किफायती सीलिंग और गाइड समाधान।

- सरल स्नैप स्थापना।

सील की भूमिका:

• प्रत्येक गतिशील सील एक हाइड्रोलिक सिलेंडर को सीमित करती है, जिसमें एक विशिष्ट प्रदर्शन होता है जो सिस्टम के प्रदर्शन में योगदान देता है:
• रॉड सील: एक दबाव अवरोध का काम करता है और सिलेंडर के अंदर परिचालन द्रव को कनेक्टिंग रॉड की सतह के साथ फैली हुई द्रव फिल्म को विनियमित करने में मदद करता है।रॉड के क्षरण को रोकने और वाइपर सील के स्नेहन के लिए यह आवश्यक है।
• पिस्टन सील: दबाव में बाधा के रूप में कार्य करता है और तरल पदार्थ को पिस्टन से गुजरने से रोकता है।आराम करते समय या सिलेंडर की प्रमुख गति के लिए स्थिति बनाए रखने के लिए आवश्यक।
• बफर सील: रॉड सील को द्रव दबाव चोटियों के खिलाफ संरक्षित किया जाता है जिससे बफर सील की मदद से सिस्टम के दबाव में उतार-चढ़ाव हो सकता है।
• वाइपर सील: यह बाहरी दूषित पदार्थों को सिलेंडर की असेंबली के अंदर आने से रोकने के लिए बनाया गया है।
• (रॉड और पिस्टन) कार्य: भागों के बीच धातु-से-धातु के संपर्क को रोकता है, जिससे पिस्टन और कनेक्टिंग रॉड को सिलेंडर की असेंबली के भीतर सटीक रूप से केंद्रित किया जाता है।पिस्टन और रॉड वॉटरप्रूफिंग सिस्टम के प्रदर्शन में सुधार करने में मदद करता है।

डीबीएम पिस्टन सील का आकार:

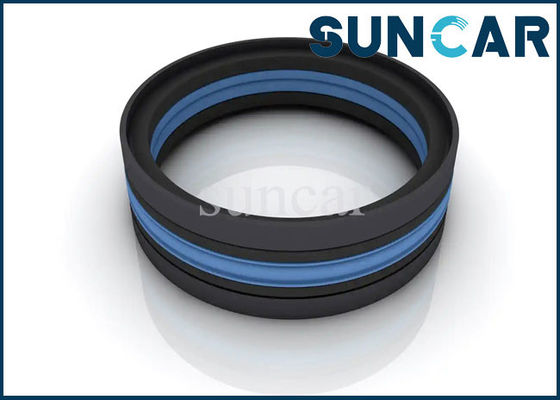

उत्पाद प्रदर्शनी:
